Lösungen für Energiespeicher
Offen. Modular. Sicher.
Inhalt
- Offene Schnittstellen
Feldbusse und Protokolle - Lösungen für die Energieversorgung
Power Management - Smart Power Plant Controller
EZA-Regler nach VDE-AR-N-4110/4120 für Energieerzeuger - Applikationsentwicklung in allen Sprachen
IEC 61131-3, C/C++ oder MATLAB®/Simulink® - World of Visualization
Eine Software für alle Anwendungen - Security integriert im M1-System
Mehrstufiges IT-Sicherheitskonzept

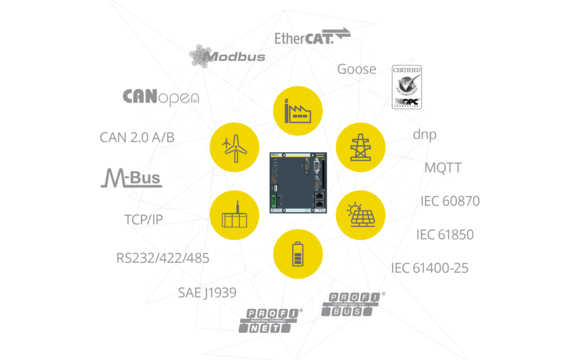

Offene Schnittstellen
Feldbusse und Protokolle: mehr gibt es hier.
- Problemlose Einbindung fremder Systeme und Komponenten
- Einfache Erweiterung der Funktionalität durch „eclipse market place“
- Weiterverwendbarkeit bestehender Funktionen durch offenes Betriebssystem
- Freie Wahl des Protokolls, ohne Änderung der Automatisierung
- Anlagenweite Datentransparenz in Echtzeit
Lösungen für die Energieversorgung
Power Management
Die fortschreitende Elektrifizierung aller Arbeits- und Lebensbereiche schafft viele Vorteile und erhöht Komfort und Lebensqualität. Zur Sicherstellung energieoptimaler Lösungen in Produktion, Gebäuden und Infrastruktur steigt der Bedarf an geeigneten Erfassungssystemen als Grundlage. Gleichzeitig erfordert die Aufrechterhaltung der Versorgungssicherheit integrierte Lösungen für den Betrieb der Netze und das konforme Management der Erzeugungseinrichtungen. Bachmann electronic bietet sowohl Synergien durch die direkte Integration in die Steuerungswelt als auch zertifizierte Konformität zu aktuellsten Vorschriften.
| Einsatzbereiche | GM260 | GMP232/x | GSP274 |
| Betriebsmessung | |||
| Energie-Monitoring | |||
| Power-Quality | – | ||
| Überwachung / Netzanschluss | – | ||
| Schutzfunktion | – | ||
| Online Störungsdiagnostik | – | ||
| Erzeugeranschluss (Synchronisation) | – | – |

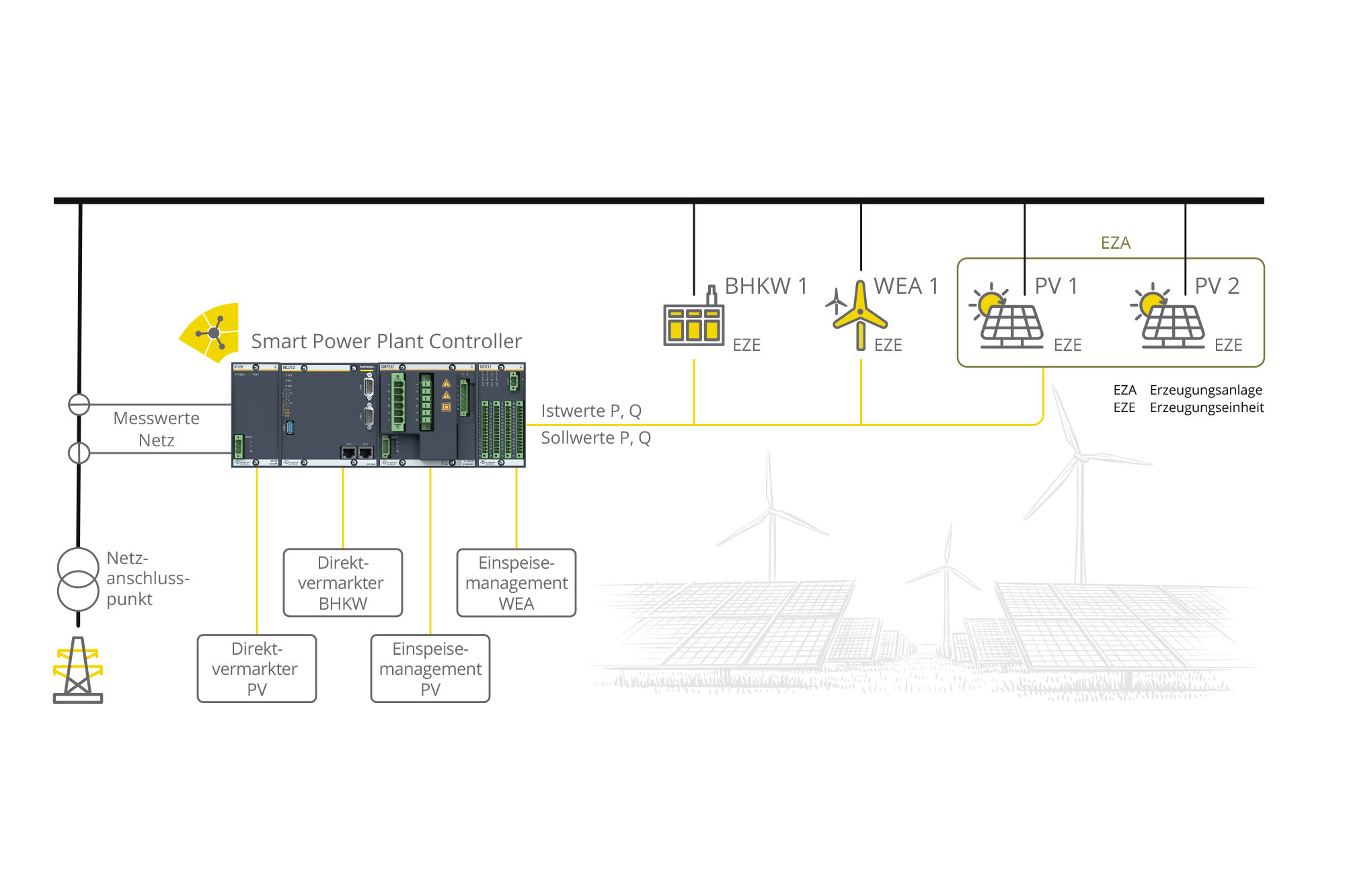

Smart Power Plant Controller
EZA-Regler nach VDE-AR-N-4110/4120 für Energieerzeuger
Das Leistungsmanagement am Netzübergabepunkt ist für das effiziente Betreiben eines Energieparks (EZA) unumgänglich. Die Parks können aus verschiedenen Erzeugungseinheiten (EZE), wie BHKW, Photovoltaik (PV), Batteriespeicher oder Windturbine bestehen. Die Regelung der Leistung und die daraus resultierende Vorgabe der Stellgrößen werden sowohl manuell, als auch von übergeordneten Instanzen, wie Versorgungsnetzbetreiber und Direktvermarktern, an die Erzeuger gegeben. Nach der neuen Anschlussrichtlinie VDE-AR-N-4110, welche ab Mai 2019 in Kraft tritt, ist es für alle Betreiber eines Energieparks, welcher eine Gesamtleistung >= 135 kW erzeugt, notwendig, einen zertifizierten EZA-Regler dort einzusetzen, wo die Leistungsreglung und Sollwertübergabe an die Erzeuger vorgenommen wird.
Bachmann electronic hat einen EZA-Regler entwickelt, der auf bewährter Bachmann-Hardware mit höchsten Messstandards (GMP232/X) aufbaut ist und darüber hinaus die Anschlussrichtlinie für die Einspeisung nach VDE-AR-N-4110/4120 voll erfüllt. Die Kernkomponente, der Reglerbaustein, ist ein in MATLAB®/ Simulink® entwickeltes Softwaremodul, welches die Messdaten am Netzübergabepunkt erfasst, mit dem Istwerten im Netz abgleicht und Sollwerte für den Park generiert.
Es werden alle nach Anschlussrichtlinie geforderten Funktionalitäten für die Sollwertvorgabe von Wirk- und Blindleistungsregelung berücksichtigt, sowie die Weiterleitung an die Erzeugungseinheiten. Eine lokale Bedien- und Konfigurationsvisualisierung rundet das Produkt ab.
Die zur (Gesamt-) Anlagenzertifizierung geforderte, notwendige Simulation (PC) des Verhaltens des EZA-Reglers ist ebenfalls enthalten und lässt sich in gängige Netzsimulationsprogramme einbinden.
Der Zugriff von z. B. Direktvermarktern (DVM) oder dem Einspeisemanagementsignal (EINSMan) ist über die im Bachmann-Portfolio bereits vorhandenen Kommunikationsstandards, wie IEC 0870-5-101/104 bzw. IEC 61850, Modbus, usw. leicht zu konfigurieren und wird dank der hohen Sicherheitsstandards bei Bachmann zuverlässig kontrolliert und protokolliert.
Applikationsentwicklung in allen Sprachen
IEC 61131-3, C/C++ oder MATLAB®/Simulink®
Die Programmierung ist ein maßgeblicher Bestandteil beim Engineering. Deshalb sind speziell bei diesem Entwicklungsschritt Potenziale für Zeiteinsparungen gesucht. Die Kombination aus optimaler Technologie für die jeweilige Aufgabenstellung und hilfreichen Funktionen steigert die Effizienz und verbessert die Code-Qualität.
Für komplexe Aufgabenstellungen etabliert sich zunehmend die modellbasierte Entwicklung mit grafischen Simulations- und Programmierumgebungen. Damit verringert sich die Komplexität und der Fokus richtet sich auf das Wesentliche: Die optimale Aufgabenrealisierung.
Für die Zukunft gerüstet: mehr gibt es hier.
Das SolutionCenter und die M1-Steuerung von Bachmann unterstützen zahlreiche Programmiersprachen: C/C++, alle Sprachen der IEC 61131-3 sowie MATLAB®/Simulink®. Programmierer haben so die Möglichkeit, Applikationen in ihrer vertrauten Umgebung und Sprache zu erstellen. Zudem kann ein bestehender und etablierter Softwarecode problemlos weiterverwendet werden. Bibliotheken für PLC lassen sich in allen Sprachen erstellen. Die unterstützten Sprachen können zudem beliebig kombiniert werden.
World of Visualization
Eine Software für alle Anwendungen
M1 webMI pro
Mit M1 webMI pro bringt Bachmann ein neues Produkt auf den Markt, das die Welt der Visualisierung revolutioniert. Über gängige Kommunikationstechnologien, wie z. B. einen sicheren Webserver, der direkt auf der M1-Steuerung installiert ist, können beliebige Visualisierungsgeräte, wie Smartphones und Tablets aber auch leistungsstarke Bedienterminals angekoppelt werden.
atvise® hmi
Ist ein voll funktionsfähiges Web HMI als Standardprodukt. Mit vielen verfügbaren Prozessschnittstellen, einem komfortablem Engineering Tool und unbegrenzten Freiheiten im User Interface Design tragen wir zu kürzeren Entwicklungszyklen und Kostenreduktion bei.
atvise® scada
Das SCADA-System von Bachmann bietet eine komfortable und durchgängige Systemlösung für webbasierte Visualisierungsprojekte. Höchste Flexibilität und Offenheit sorgen für eine schnelle Umsetzung, gute Wartbarkeit und eine effiziente Erweiterbarkeit. Beispielhaft können z. B. die Prozesswerte nach der Schnittstelle IEC 61400-25 durchgängig abgebildet werden. Dies vereinfacht nicht nur die interne Kommunikation, sondern bietet auch externen Betreibern und Energieunternehmen einen vereinheitlichten Zugriff auf die Kennwerte.
Security integriert im M1-System
Mehrstufiges IT-Sicherheitskonzept: mehr gibt es hier.
Ein gezieltes Sicherheitsmanagement hilft nicht nur gegen unerwünschte und potenziell zerstörerische „Hacker“-Angriffe. Gerade im geschützten Umfeld von Produktionsanlagen lassen sich ein versehentliches Verändern von Maschinenparametern oder Fehlkonfigurationen des Maschinennetzwerks vollumfänglich nur schwer vermeiden. Auswirkungen davon sind jedoch häufig gleichwertig zu Bedrohungen von außen.
- Abhörsichere Datenübertragung durch verschlüsselte Netzwerkverbindungen
- Bandbreitenbegrenzung zur Abwehr von Überlastungs-Angriffen und zum Schutz vor Defekten der Netzwerkperipherie
- Integrierte Benutzer- und Passwortadministration als Basis für die Zugriffskontrolle
- Server- und Client-Authentifizierung zur Absicherung automatisierter Fernwartungszugriffe
- Abhörsichere End-to-end-Verschlüsselung am aktuellen Stand der Technik (TLS 1.2)
- Rechteprüfung erfolgt unabhängig vom Zugriffsweg zur Steuerung (Visualisierung, SolutionCenter oder mit OPC UA)
- Einschränkung bei System- und Ausführungsrechten für jeden Benutzer
- Rollenbasierte Zugriffskontrolle mit Gruppen (Nutzer erben Gruppenrechte)
- Zugriffsschutz und Sichtbarkeit von Dateien und Prozessvariablen einzeln konfigurierbar
- Speicherung und Ausführung von zusätzlichen Applikationen kann verboten werden
- Speicherschutzmaßnahmen, damit Fremdprozesse nicht auf den Speicher der Anwendungsapplikation zugreifen können
- Detaillierte Protokollierung sämtlicher Benutzerzugriffe mit sämtlichen Nutzerdaten und Partitionsverschlüsselung
- Offene Schnittstellen zur Anpassung und Erweiterung sämtlicher Zugriffskontrollfunktionen und zur Nutzung kryptografischer Funktionen in Anwendungen
- Backup- und Recovery-Mechanismen
- Vordefinierte Security-Levels als Vorlagen zur einfachen Konfiguration
Sicherheit ab Werk: Mit diesem 5-stufigen Sicherheitskonzept schützt Bachmann Anlagen vor Produktionsausfall durch unbefugte Manipulation. Die komplette Bachmann CPU-Produktpalette wird bereits mit allen Sicherheits-Funktionen ausgeliefert. Somit steht jedem Anwender ein »ready-to-use«-Sicherheitspaket zur Verfügung.
