您从我们的状态监测系统中获得的收益

优化的系统成本

无论是我们的低成本CMScompact解决方案,或者是我们的模块化高 端系统CMSadvanced —我们提供的每一个系统都是最高质量,并保 证每时每刻都是安全的。

低运营成本

完全匹配的组件和直接连接到替换的第三方传感器,并确保我们的 解决方案CMScompact和CMSadvanced能够成功的为维护提供可靠的 数据和维修调度。

最小的安装成本

从DIY安装到包罗万象的软件包—CMScompact预装,适合您很容易 按照我们的指示进行操作。经过正确的培训,您的服务人员可以自 行安装CMSadvanced。我们的专家提供调试支持,现场或根据需要 远程。

理想的高性价比的传动系统监测

CMScompact的目的是改造和更换有缺陷的传动系统CMS的解决方 案。CMScompact提供了无与伦比的性能,即性价比低,安装简单。

专家级的

CMSadvanced提供了终极的特性和功能。它是完美的设计了大规模 数据汇总,以及实时本地数据分析。DNV认证的CMSadvanced经过优 化以满足现代多兆瓦风力发电机的要求,为每一个传动系统监测系 统提供功能性解决方案-无论是陆上还是海上。

紧凑或可扩展配置: 始终保持最高品质

CMScompact vs. CMSadvanced - 我们为您的投资提供服务

巴合曼 - 高品质、多样性:作为一个生产者和服务提供者,巴合曼结合了数十年在产品开发和分析以 及汇总数据的评估等多方面的经验,将我们的状态监测所有知识融入到每一个开发细节,为每个应 用生成最高水平的优化产品。

simply_suitable_CMS_HG_blau

CMScompact系统,是巴合曼为风机中的机械传动系统组件设定的监测标 准,并结合了巴合曼产品的优质品质,同时以具有竞争力的价格提供了完 美的解决方案。

功能

CMScompact

CMSadvanced

CMSadvanced的高级应用

采样率高达51.2 kHz


集成电路型压电式传感器


模块化的可扩展输入通道

为复杂的传动系统设计和SHM任务扩展传感器的范围

过程数据采集

高级信号处理和数据关联

DNV认证

在离岸环境中使用

循环缓冲和连续数据采集

实时的在线触发功能(如数据采集、WT停止)。

现场的数据处理

在线触发功能(WT停止)。

附加插件(事件记录、不平衡监测、SHM)。

高级监测任务。深入分析事件的根本原因,不平衡监测,结构监测。


CMScompact vs. CMSadvanced

两条产品线都以质量为基础,鲁棒 性与智能系统设计。CMScompact 和 CMSadvanced 适用于不同需求和应 用领域。CMScompact是基本的传动 系统监测领域最优的低成本解决方 案。而CMSadvanced是为综合性风 力发电机系统监控提供了一个复杂 的、可扩展的、以及模块化状态监 控解决方案。

我们负责一切

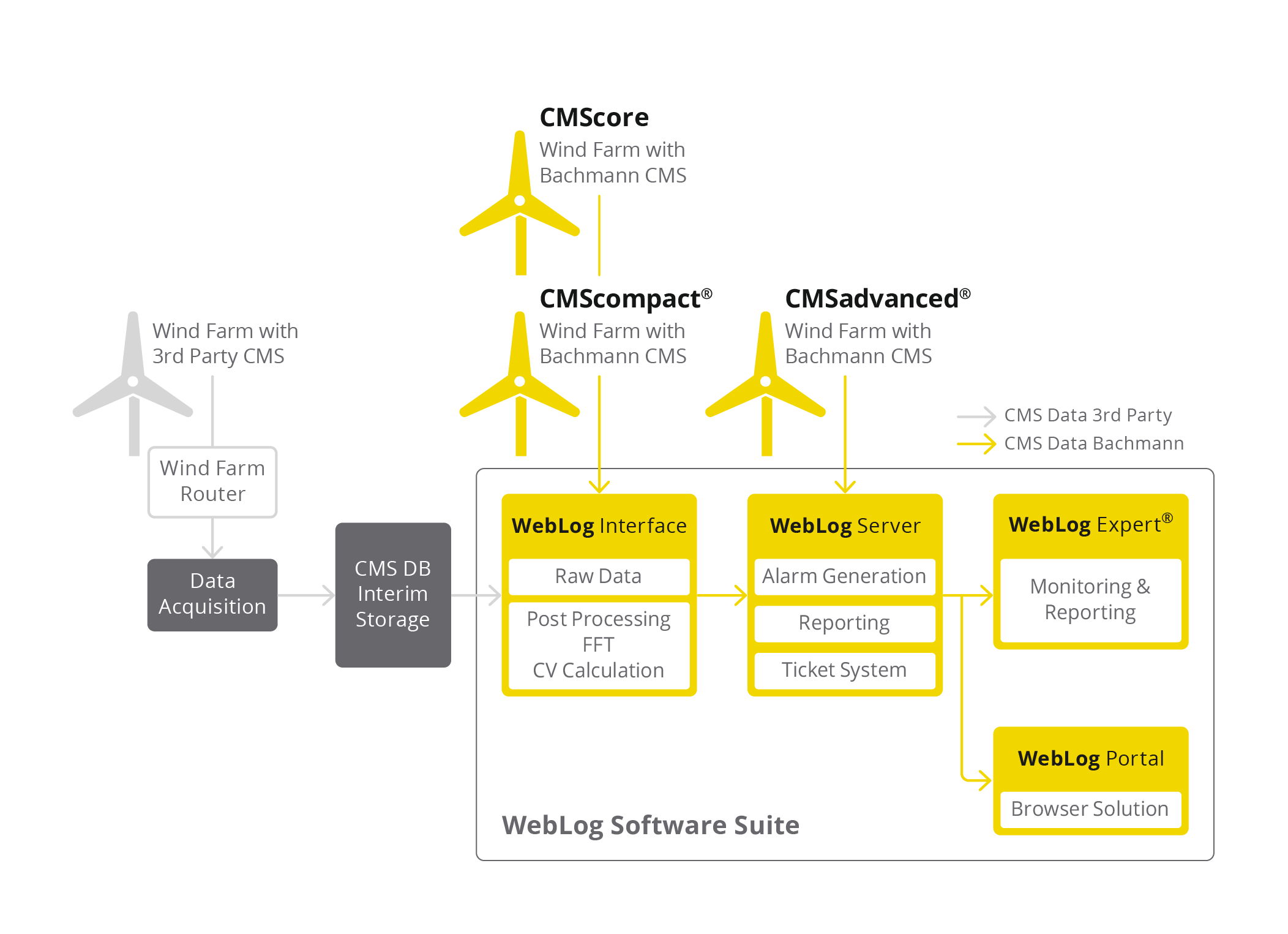

CMScompact提供可靠的数据汇总 功能,确保数据传输到我们的 WebLog接口-执行着所有的计算。 另一方面,在控制系统中, CMSadvanced具有的良好的本地计 算功能,直接使用启用状态信息, 例如,通过快速干预保护组件。

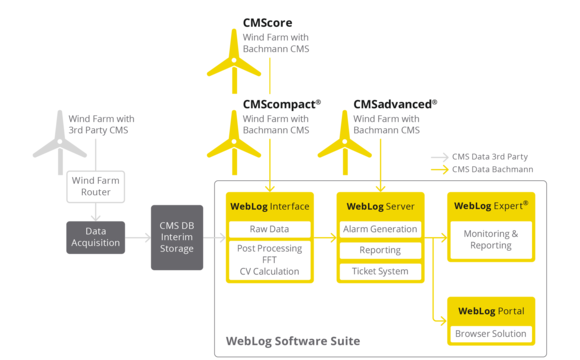

topologie_Datenfluss_CMS_Weblog_Software_Suite_Wind_EN_rgb

全面性思考

具有丰富的经验,具备多种优势

CMScompact给下面的问题提供了一个答案:是否存在低成本、 健壮和耐用的可靠状态监测的系统?

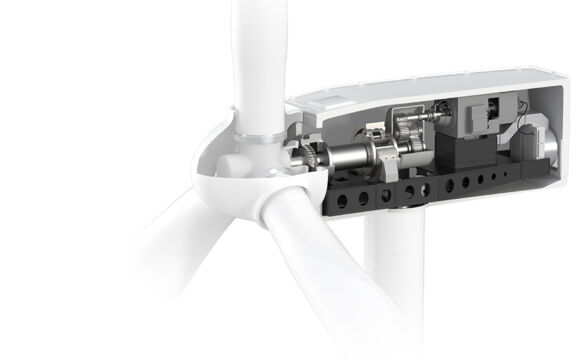

1B1P2H1G_weiss_transparent

这是CMScompact与众不同的地方:

IEPE取代MEMS -可靠的传感器

CMScompact配备了高质量的IEPE传感器,使采样率高达 51.2 kHz。结合高采样率,IEPE传感器相比较于低成本的MEMS传 感器,确保了更高质量的信号,特别是关键的低速组件。它们 也明显更加坚固耐用。对我们来说,只做最好。

优势 清晰

安装和运行成本极低。数据结果分析大大提高了更多信息的可 靠性,并实施有效的维护和维修计划。

标准化无故障运行

通过预先配置的设计,CMScompact是一种满足每一个传动系统 的监测要求的标准化完美解决方案。

优势 面向未来:

系统成本较低,可以从外部明确量化。

质量数据=质量结果

以可靠监测为基础,高质量的记 录传感器信号。有了CMScompact, 我们不需要折中方案。CMScompact 将记录的数据输入我们的云计算 WebLog组件,它执行所有相关的 分析和生成信息报告。

优势全面:

WebLog组件不仅能访问巴合曼 自己的CMS数据,同时也处理来 自第三方CMS的测量数据。我们 的系统解决方案对所有风电场来 说,是最好的配置,前且减少培 训和系统维护成本—仅仅一个软 件就包含了监控、报警、报告、 票务等等功能。

紧凑的系统和快速改造启动并运行状态监测

CMScompact完美地满足了市场对简单而高品质的安全的CMS解决方案 的产品的需求。基本软件包中的固定组件可以无缝协同工作,因此可 以广泛的应用。CMScompact基本软件包是特别适合于现有装置的传动 系统监测。

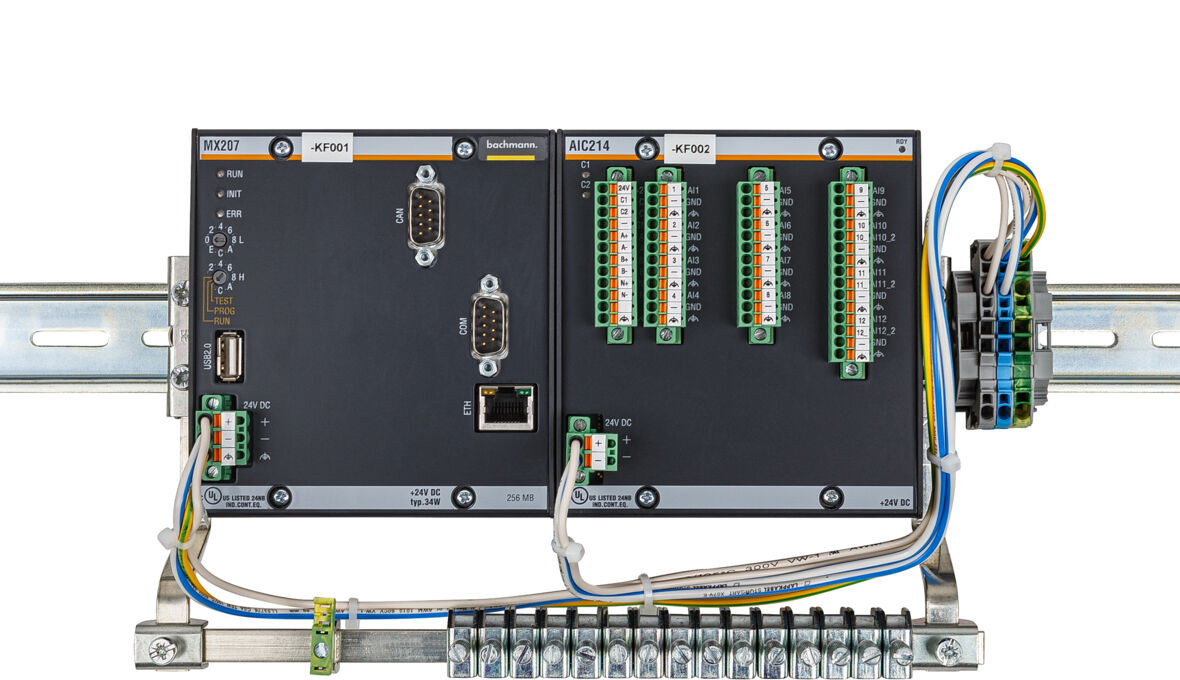

CMScompact基本软件包包括:

项目描述类型数量
处理器模块MX2071
PLC 端子KZ 51/03 B1
振动传感器输入模块AIC2141
AIC端子KZ-AIC214 B+C1
背板BS204 oder BS204/E1
加速度传感器1型BAM100-M124
加速度传感器2型BAM500-M122
传感器安装工具包SF86
电感式传感器BES02H01
传感器连接电缆12W-UNG 10m 3POL BK AIX5
传感器连接电缆12W-UNG 15m 3POL BK AIX2

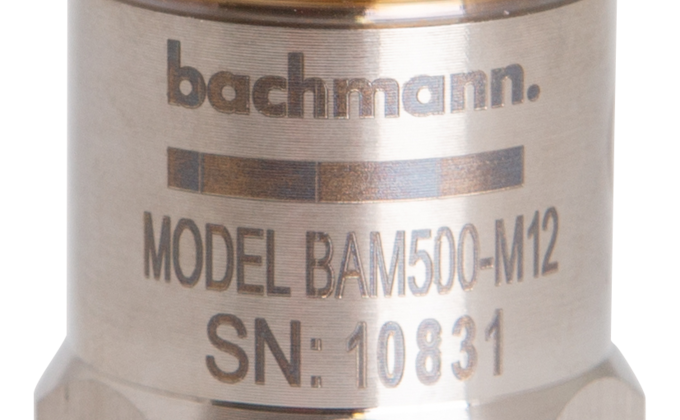

CM_Sensor_BAM500
