硬件架构

  • 控制器工程
  • 多核技术
  • I/O 和技术 - 模块

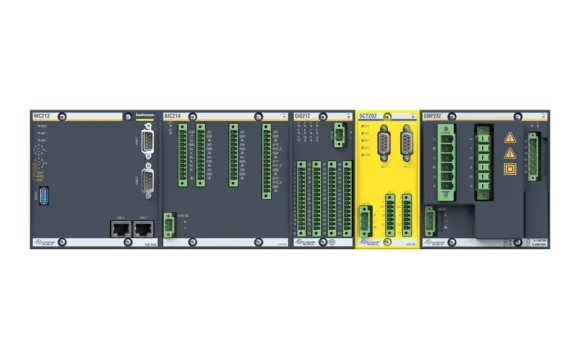

Bachmann 的自动化产品组合非常适合风力涡轮机运行。高度模块化和可扩展的处理器模块 (CPU) 和 I/O 为每一类涡轮机的控制器工程提供了理想的基础。最先进的多核处理器非常适合高性能应用,例如高度动态的控制任务和集成的 CMS,从而增强安全性和未来的可扩展性。

Smart_Turbine_Hardware_Architektur

软件架构

  • 多任务架构
  • 编程/基于模型的工程/安全
  • WTT 技术和架构

风力涡轮机的有效控制和调节需要模块化的软件结构。无论 CPU 性能等级如何,Bachmann 自动化系统的多任务软件架构都是最为合适的编程基础。可采用多种技术和编程语言,例如 IEC 61131-3、C/C++ 或 Safety,编写例如操作控制等功能。快速控制程序和复杂的数学计算可从 Matlab® / Simulink® (M-Target) 作为软件模块或库直接集成到控制器中。

风力涡轮机模板 (WTT) 软件包提供了符合 IEC 61400-25 的涡轮机软件架构。标准化界面配置自动生成操作控制软件框架。可以轻松引入特定于工厂的流程和算法。因此,标准界面也可作为控制器实施 (M-Target) 和数据生成的基础,以集成到 SCADA 系统中。

Smart_Turbine_Software_Architektur

通信

  • OPC UA (DA/AC)
  • IEC 接口 (61400-25/61850)

在通信方面,Bachmann 依赖于标准。支持 OPC UA 作为控制器上的服务器和客户端。Wind Power SCADA 还使用 OPC UA 进行符合 IEC 61400-25 数据结构的实时数据连接。

完全集成最常见的电力协议,例如 IEC 61850/MMS 或 IEC 60870-101/-103/-104,完善了产品组合,尤其是在发电领域。

除了符合 IEC 61400-25 的标准化接口外,WTT 还提供符合 IEC 61400-26 的可用性计算。

Smart_Turbine_Kommunikation

集成监测

  • 集成状态监测

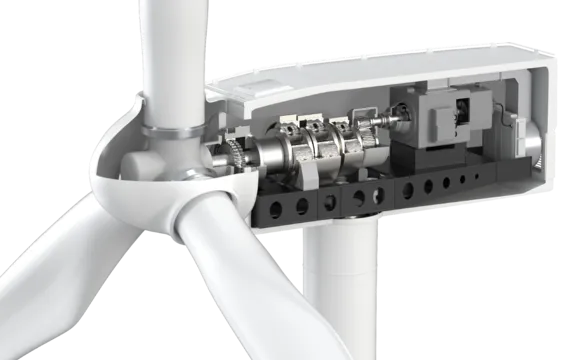

动力传动系统、轴承或风力涡轮机叶片的状态监测可实现早期损坏检测,并按计划的维护间隔进行维修。

将状态监测系统完全集成到风力涡轮机控制器中还具有其它优势。除了涡轮机测量和运行数据的相关性之外,测量数据还可以实时集成到控制算法中:这样可使负载减少并保持生产,而不是停机。

Smart_Turbine_Integrated_Monitoring

工程/诊断/服务

  • 工程工具
  • M1 Service Center
  • Scope

涡轮机自动化的整体方法也是诊断和服务的核心。例如,SolutionCenter 工程工具提供对控制器、所有 M1 硬件和软件操作以及编程环境的详细访问。

M-Scope 是一款软件示波器,可实现精确的数据记录和评估。这可以使重要信息得以记录,然后根据参考曲线进行评估,特别是在风力涡轮机调试期间。

Bachmann 还为现有设备的服务/维护提供定制的解决方案:M1 Service Center。例如,备份、更新或更换 CPU 的预定义流程步骤可以从广泛的目录中进行编撰,并以编程方式启动用于单个涡轮机甚至整个风电场。运行结束报告提供了质量保证。

Smart_Turbine_Engineering_M1_ServiceCenter

电网监测和保护

  • 可集成的电网测量模块
  • 高精度电网测量
  • 监测和保护

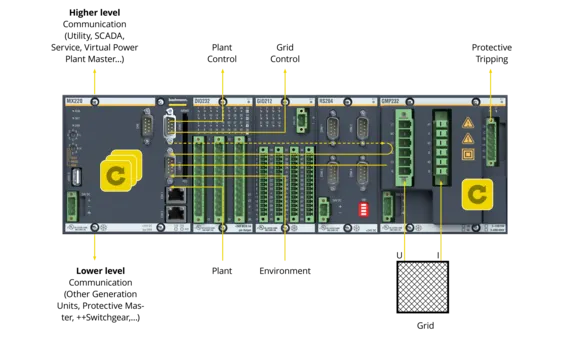

GMP232 电网测量模块可直接集成到控制器系统中,用于监测和测量涡轮机能量馈送。该模块提供高度精确的测量和电能计量,以及带关断继电器的可配置保护功能。集成到模块中的实时数据记录器(带有事件日志)提供发生故障时进行分析所需的数据。

借助智能电厂控制器 (SPPC),Bachmann 开发了一种产品,该产品可为控制不同的发电机和组件提供所需的功能,这些发电机和组件组合起来形成一个更高等级的发电站。SPPC 还完全符合新的 VDE-AR-N-4120:2018 和 VDE-AR-N-4110 标准。

Smart_Turbine_Netzueberwachung
